單相DC48V系列太陽能逆變器
頂尖級高品質太陽能離網逆變器,單相48VDC系列,300W~12KW;
智能型工頻純正弦波逆變器,超高轉換效率,50HZ/60HZ可自由選擇,超強帶載能力,八大保護功能,智能溫控風扇,帶市電互補轉換功能,帶市電輔助充電功能,是一款長壽命設計、性能超強的太陽能專用逆變電源;
一:產品優勢
1、純正弦波輸出；不傷害用電設備,有效保護負載;自帶UPS轉換功能,高速轉換,轉換時間小于5ms;確保用電的不間斷性；
2、CPU管理，智能控制，模塊式組成，售后維所更方便；
3、LED+LCD顯示，可以直觀的顯示機器的全部運行參數；
4、高轉換效率，半載環境下轉換效率達90-95%;市電環境下達99%以上；低空耗，在睡眠狀態下，損耗在1W~6W之間；高效節能；
5、增加市電輔助充電功能;充電功能強大，三階段式智能充電，可為不同類型的電池充電，如密封鉛酸電池，開放式鉛酸電池，膠體電池等7種電池，注：鋰電池需要根據客戶使用的規格，在出廠前設置；
6、智能溫度控制風扇，更節能，壽命更長；
7、本系列產品帶載能力、抗負載能力超強，如帶動水泵，空調，冰箱等任何負載；額定功率1KW逆變器，可以帶動1P空調，額定功率2KW逆變器可以帶動2P空調，3KW逆變器可以帶動3P空調等；
8、采用最先進工頻電路設計，采用全新頂級電子料，系統穩定性好，故障率低，壽命長，一般正常使用壽命可以達到八年以上；
9、完善的保護功能：低壓保護，高壓保護，高溫保護，短路保護，漏電保護，過流保護，過載保護，低壓恢復，高壓恢復，智能溫控，故障告警等全面保護；
-
工頻結構設計，抗諧波干擾，不受感性負載干擾，更安全更穩定；
-
頻率50HZ/60HZ可選擇，AC優先/DC優先可選擇，動態原理圖顯示，功能更全面，使用更方便；
-
銅質變壓器、銅質接線端柱、全銅線材、高密度三防漆電路板（防塵、防潮、防蟲）、雙滾珠直流靜音風扇、超大LCD顯示屏、大電流接線端子、全部采用全新頂級電子配件，高檔包裝，安全、高效、高檔；
二:產品參數
|
太陽能逆變器參數規格 |
|
功率規格 |
300W~12KW |
|
直流輸入規格 |
|
額定電壓規格 |
DC48V-AC220V |
DC48V-AC110V |
|
工作電壓范圍 |
40V-64V |
|
低壓警告 |
42Vdc ± 0.3Vdc |
|
低壓斷電 |
40.0Vdc ± 0.3Vdc |
|
低壓恢復 |
48.0Vdc ± 0.3Vdc |
|
高壓警告及斷電 |
64Vdc ± 0.3Vdc |
|
高壓恢復 |
62Vdc ± 0.3Vdc |
|
逆變效率 |
≥90% |
|
交流輸入規格 |
|
額定電壓規格 |
220VAC系統 |
110VAC系統 |
|
輸入電壓波形 |
正弦波(市電或發電機) |
正弦波(市電或發電機) |
|
額定輸入電壓 |
220Vac/230Vac/240Vac |
110Vac/120Vac/130Vac |
|
低壓關斷點 |
180Vac±4% |
85Vac±4% |
|
低壓恢復點 |
195Vac ±4% |
90Vac ±4% |
|
高壓關斷點 |
260Vac±4% |
135Vac±4% |
|
高壓恢復點 |
255Vac±4% |
130Vac±4% |
|
市電充電規則 |
三個階段: |
|
恒流充電(恒流階段)→恒壓充電(恒壓階段)→浮充(恒壓階段) |
|
市電供電時效率 |
≥98% |
|
交流輸出規格 |
|
額定輸出電壓 (V) |
220Vac/230Vac/240Vac |
110Vac/120Vac/130Vac |
|
輸出電壓范圍 |
±10% rms |
|
額定輸出頻率(Hz) |
50Hz ± 0.3Hz/60Hz ± 0.3Hz(可選擇) |
|
功率因數 |
1.0 |
|
輸出波形 |
純正弦波 |
|
波形失真率( THD ) |
≤3%( 線性負載 ) |
|
動態響應( 0～100% ) |
5% |
|
峰值系數( CF ) |
3:1 |
過載保護
(SMPS load) |
(110%<負載量<125%) ±10% ：15分鐘后斷開輸出電壓
(125%<負載量<150%) ±10% ：1分鐘后斷開輸出電壓
負載量>150% ±10% ：20秒鐘后斷開輸出電壓 |
|
其他說明 |
|
連續運行時間 |
可以連續運行 |
|
正常開機空耗 |
≤額定功率×2% |
|
節能模式空耗 |
≤6W |
|
安全認證 |
CE(EN62040-1) EMC ：EN62040-2, C2 |
|
通訊接口 |
RS232 / 可定制 |
|
冷卻 |
溫控變速風扇散熱 |
|
噪音( dB、1米 ) |
＜60dB |
|
使用環境溫度( ℃ ) |
-10～+40 |
|
存儲環境溫度( ℃ ) |
-20～+55 |
|
使用環境濕度 |
0-95%相對濕度（不結露） |
|
使用海拔( m ) |
≤5000( 超過1000米，降額使用 ) |
|
顯示方式 |
LED指示類+LCD液晶顯示 |
|
告警方式 |
蜂鳴器聲音告警 |
|
保護功能 |
低壓保護，高壓保護，高溫保護，短路保護，漏電保護，過流保護，過載保護，低壓恢復，高壓恢復，智能溫控，故障告警 |
|
防護等級 |
IP20 / 可定制 |
三:產品原理說明

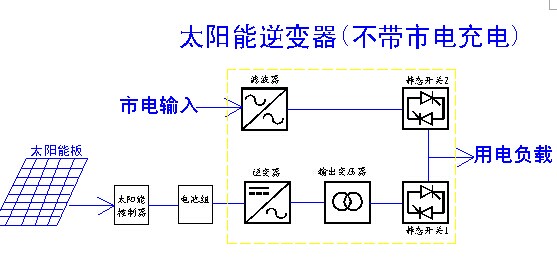

1:產品原理圖
2:產品原理說明(交流主供/自動主供,可以在面板自行選擇)
A、交流主供（市電優先模式）
步驟1：當有市電時，市電旁路直接輸出，并且同時為蓄電池充電；
步驟2：當市電突然停電后，在5ms內系統自動切換至逆變供電，確保負載持續工作；
步驟3：當市電恢復后，系統自動切換至市電供電，同時為蓄電池充電；
B、直流主供（逆變優先模式）
主用于光伏給電池充電，市電為互補充電。
步驟1：當有市電OK時，只要電池電壓高于44V，逆變電源將逆變輸出。
（此功能主要實現光伏發電優先）
步驟2：當電池放電至44V，逆變電源將自動切換至市電旁路輸出，同時給電池充電
（電池欠壓了說明光伏發電量不夠使用，此功能主要實現市電互補充電、用電設備持續使用和延長電池使用壽命）。
步驟3：當市電通過逆變電源給電池充電至54V（或轉恒壓模式，或轉浮充模式）時，逆變電源將自動切換至逆變模式輸出（此功能主要實現光伏發電優先）。
步驟4：當市電故障、光伏發電不夠時，電池放電至40V逆變將關閉輸出。
如果此時市電正常，逆變電源將自動開機實現旁路輸出同時給電池充電。
如果市電還不正常，光伏給電池充電至48V時，逆變電源將自動開機逆變模式輸出。
