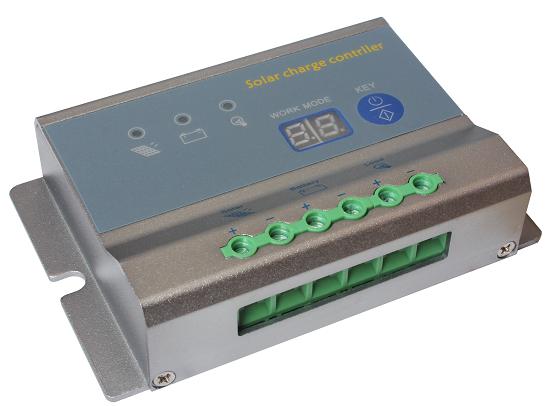

本控制器專為太陽能供電系統、太陽能直流路燈系統設計，并使用了專用電腦芯片的智能化控制器。采用一鍵式輕觸開關，完成所有操作及設置。具有短路、過載、獨特的防反接保護，充滿、過放自動關斷、恢復等全功能保護措施，詳細的充電指示、蓄電池狀態、負載及各種故障指示。本控制器通過電腦芯片對蓄電池的端電壓、放電電流、環境溫度等涉及蓄電池容量的參數進行采樣，通過專用控制模型計算，實現符合蓄電池特性的放電率、溫度補償修正的高效、高準確率控制，并采用了高效PWM蓄電池的充電模式，保證蓄電池工作在最佳的狀態，大大延長蓄電池的使用壽命。具有多種工作模式、輸出模式選擇，滿足用戶各種需要。
一:產品特征
-
使用了單片機和專用軟件，采用了基于專家控制系統的專用軟件,實現了智能優化SOC控制。
-
溫度補償采用了外置溫度傳感器,較內置溫度傳感器控制精度更高。
-
具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制；以上保護均不損壞任何部件，不燒保險。
-
采用了串聯式PWM充電主電路，使充電回路的電壓損失較使用二極管的充電電路降低近一半，充電效率較非PWM高3%-6%，增加了用電時間；過放恢復的提升充電，正常的直充，浮充自動控制方式使系統有更長的使用壽命；同時具有高精度溫度補償。
-
直觀的LED發光管指示當前電瓶狀態，讓用戶了解使用狀況。
-
所有控制全部采用工業級芯片，能在寒冷、高溫、潮濕環境運行自如。同時使用了晶振定時控制，定時控制精確。
-
使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，使用極其方便直觀。
-
具有多級單時段負載時間設定，及多級可獨立設置的雙時段負載時間設定。
-
雙時段設置采用了模糊控制自動識別并按實際修正黑夜關閉負載的時間段（精確到分種），保證了負載只在天黑后于天亮前的設定時間段開啟。
二:產品參數
|
型號 |
XLY-01210 |
XLY-01220 |
XLY-01230 |
XLY-01250 |
|
額定充電電流 |
10A |
20A |
30A |
50A |
|
額定負載電流 |
10A |
20A |
30A |
50A |
|
系統電壓 |
12V |
|
太陽能輸入 |
＜25VDC |
|
120Wp/12V |
240Wp/12V |
360Wp/12V |
600Wp/12V |
|
過載、短路保護 |
1.25倍額定電流60秒.1.5倍額定電流5秒時過載保護動作.
≥3倍額定電流短路保護動作 |
|
空載損耗 |
≤15 mA |
|
充電回路壓降 |
不大于0.26V |
|
放電回路壓降 |
不大于0.15V |
|
超壓保護 |
17V |
|
工作溫度 |
工業級：-35℃至+55℃； |
|
提升充電電壓 |
14.6V (維持時間：30min)（僅當出現過放電時調用） |
|
直充充電電壓 |
14.4V (維持時間：30min) |
|
浮充 |
13.6V(維持時間：直至降到充電返回電壓動作) |
|
充電返回電壓 |
13.2v |
|
溫度補償 |
-5mv/℃/2V（提升、直充、浮充、充電返回電壓補償）; |
|
欠壓電壓 |
12.0V |
|
過放電壓 |
11.1V-放電率補償修正的初始過放電壓（空載電壓） |
|
過放返回電壓 |
12.6V |
|
控制方式 |
充電為PWM脈寬調制 |

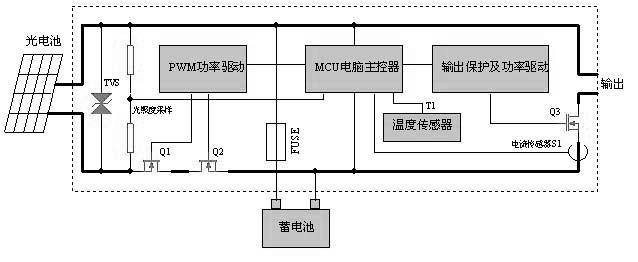

三:產品原理說明
