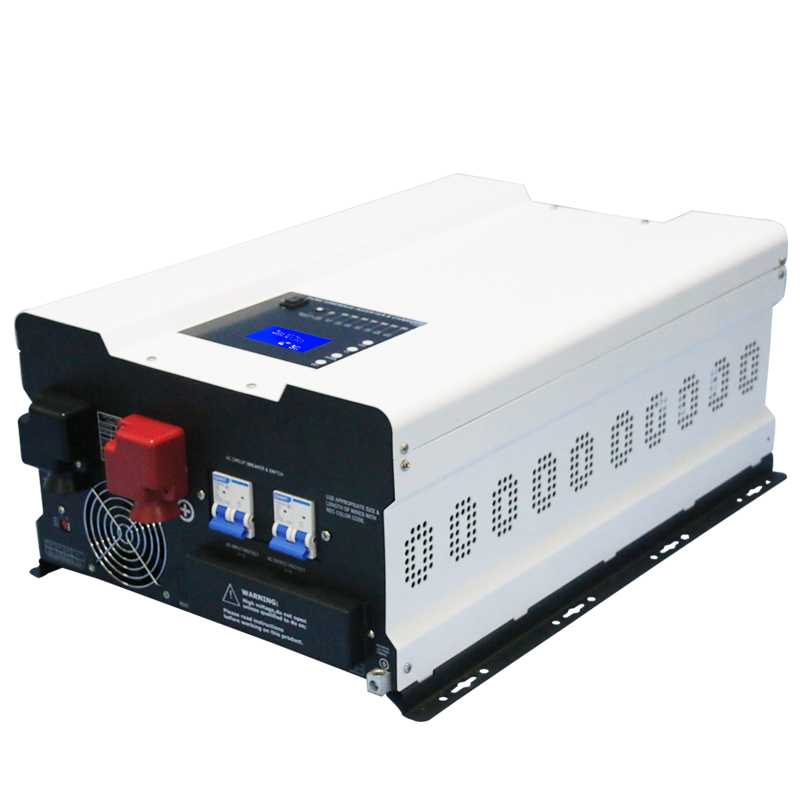

太陽能離網逆變器

頂尖級高品質太陽能離網逆變器控制器一體機,單相24VDC系列,300W~6KW,控制器可以10A-60A;
智能型工頻純正弦波逆變器,超高轉換效率,50HZ/60HZ可自由選擇,超強帶載能力,八大保護功能,智能溫控風扇,帶市電互補轉換功能,帶市電輔助充電功能,是一款長壽命設計、性能超強的太陽能專用逆變電源;

一:產品優勢

0、太陽能逆變器與太陽能控制器一體機，用戶接線使用更方便；

1、純正弦波輸出；不傷害用電設備,有效保護負載;自帶UPS轉換功能,高速轉換,轉換時間小于5ms;確保用電的不間斷性；

2、CPU管理，智能控制，模塊式組成，售后維所更方便；

3、LED+LCD顯示，可以直觀的顯示機器的全部運行參數,包括PV電壓和電流；

4、高轉換效率，半載環境下轉換效率達90-95%;市電環境下達99%以上；低空耗，在睡眠狀態下，損耗在1W~6W之間；高效節能；

5、增加市電輔助充電功能;充電功能強大，三階段式智能充電，可為不同類型的電池充電，如密封鉛酸電池，開放式鉛酸電池，膠體電池等7種電池，注：鋰電池需要根據客戶使用的規格，在出廠前設置；

6、智能溫度控制風扇，更節能，壽命更長；

7、本系列產品帶載能力、抗負載能力超強，如帶動水泵，空調，冰箱等任何負載；額定功率1KW逆變器，可以帶動1P空調，額定功率2KW逆變器可以帶動2P空調，3KW逆變器可以帶動3P空調等；

8、采用最先進工頻電路設計，采用全新頂級電子料，系統穩定性好，故障率低，壽命長，一般正常使用壽命可以達到八年以上；

9、完善的保護功能：低壓保護，高壓保護，高溫保護，短路保護，漏電保護，過流保護，過載保護，低壓恢復，高壓恢復，智能溫控，故障告警等全面保護；

10、工頻結構設計，抗諧波干擾，不受感性負載干擾，更安全更穩定；

11、頻率50HZ/60HZ可選擇，AC優先/DC優先可選擇，動態原理圖顯示，功能更全面，使用更方便；

12、銅質變壓器、銅質接線端柱、全銅線材、高密度三防漆電路板（防塵、防潮、防蟲）、雙滾珠直流靜音風扇、超大LCD顯示屏、大電流接線端子、全部采用全新頂級電子配件，高檔包裝，安全、高效、高檔；

二:產品參數

太陽能逆變器參數規格

功率規格

300W~6KW

直流輸入規格

額定電壓規格

DC24V-AC220V

DC24V-AC110V

工作電壓范圍

20V-32V

低壓警告

21Vdc ± 0.3Vdc

低壓斷電

20.0Vdc ± 0.3Vdc

低壓恢復

24.0Vdc ± 0.3Vdc

高壓警告及斷電

32Vdc ± 0.3Vdc

高壓恢復

31Vdc ± 0.3Vdc

逆變效率

≥90%

交流輸入規格

額定電壓規格

220VAC系統

110VAC系統

輸入電壓波形

正弦波(市電或發電機)

額定輸入電壓

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

低壓關斷點

180Vac±4%

85Vac±4%

低壓恢復點

195Vac ±4%

90Vac ±4%

高壓關斷點

260Vac±4%

135Vac±4%

高壓恢復點

255Vac±4%

130Vac±4%

市電充電規則

三個階段:

恒流充電(恒流階段)→恒壓充電(恒壓階段)→浮充(恒壓階段)

市電供電時效率

≥98%

交流輸出規格

額定輸出電壓 (V)

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

輸出電壓范圍

±10% rms

額定輸出頻率(Hz)

50Hz ± 0.3Hz/60Hz ± 0.3Hz(可選擇)

功率因數

1.0

輸出波形

純正弦波

波形失真率( THD )

≤3%( 線性負載 )

動態響應( 0～100% )

峰值系數( CF )

3:1

過載保護
(SMPS load)

(110%<負載量<125%) ±10% ：15分鐘后斷開輸出電壓
(125%<負載量<150%) ±10% ：1分鐘后斷開輸出電壓
負載量>150% ±10% ：20秒鐘后斷開輸出電壓

其他說明

連續運行時間

可以連續運行

正常開機空耗

≤額定功率×2%

節能模式空耗

≤6W

安全認證

CE(EN62040-1) EMC ：EN62040-2, C2

通訊接口

RS232 / 可定制

冷卻

溫控變速風扇散熱

噪音( dB、1米 )

＜60dB

使用環境溫度( ℃ )

-10～+40

存儲環境溫度( ℃ )

-20～+55

使用環境濕度

0-95%相對濕度（不結露）

使用海拔( m )

≤5000( 超過1000米，降額使用 )

顯示方式

LED指示類+LCD液晶顯示

告警方式

蜂鳴器聲音告警

保護功能

低壓保護，高壓保護，高溫保護，短路保護，漏電保護，過流保護，過載保護，低壓恢復，高壓恢復，智能溫控，故障告警

防護等級

IP20 / 可定制

控制器可選規格如下

型號	XLY-02410	XLY-02420	XLY-02430	XLY-02440	XLY-02450	XLY-02460
額定充電電流	10A	20A	30A	40A	50A	60
額定負載電流	10A	20A	30A	40A	50A	60
系統電壓	24V
太陽能輸入	＜50VDC
太陽能輸入	240Wp/24V	480Wp/24V	720Wp/24V	960Wp/24V	1200Wp/24V	1440Wp/24V
過載、短路保護	1.25倍額定電流60秒.1.5倍額定電流5秒時過載保護動作. ≥3倍額定電流短路保護動作
空載損耗	≤15 mA
充電回路壓降	不大于0.26V
放電回路壓降	不大于0.15V
超壓保護	34V
工作溫度	工業級：-35℃至+55℃；
提升充電電壓	29.2V (維持時間：30min)（僅當出現過放電時調用）
直充充電電壓	28.8V (維持時間：30min)
浮充	27.2V(維持時間：直至降到充電返回電壓動作)
充電返回電壓	26.4v
溫度補償	-5mv/℃/2V（提升、直充、浮充、充電返回電壓補償）;
欠壓電壓	24.0V
過放電壓	22.2V-放電率補償修正的初始過放電壓（空載電壓）
過放返回電壓	25.2V
控制方式	充電為PWM脈寬調制

三:產品原理說明

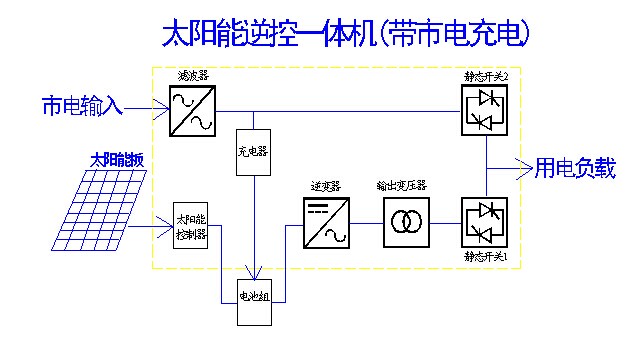

1:產品原理圖

2:產品原理說明(交流主供/自動主供,可以在面板自行選擇)
A、交流主供（市電優先模式）
步驟1：當有市電時，市電旁路直接輸出，并且同時為蓄電池充電；
步驟2：當市電突然停電后，在5ms內系統自動切換至逆變供電，確保負載持續工作；
步驟3：當市電恢復后，系統自動切換至市電供電，同時為蓄電池充電；
B、直流主供（逆變優先模式）
主用于光伏給電池充電，市電為互補充電。
步驟1：當有市電OK時，只要電池電壓高于22V，逆變電源將逆變輸出。
（此功能主要實現光伏發電優先）
步驟2：當電池放電至22V，逆變電源將自動切換至市電旁路輸出，同時給電池充電
（電池欠壓了說明光伏發電量不夠使用，此功能主要實現市電互補充電、用電設備持續使用和延長電池使用壽命）。
步驟3：當市電通過逆變電源給電池充電至27V（或轉恒壓模式，或轉浮充模式）時，逆變電源將自動切換至逆變模式輸出（此功能主要實現光伏發電優先）。
步驟4：當市電故障、光伏發電不夠時，電池放電至20V逆變將關閉輸出。
如果此時市電正常，逆變電源將自動開機實現旁路輸出同時給電池充電。
如果市電還不正常，光伏給電池充電至24V時，逆變電源將自動開機逆變模式輸出。
