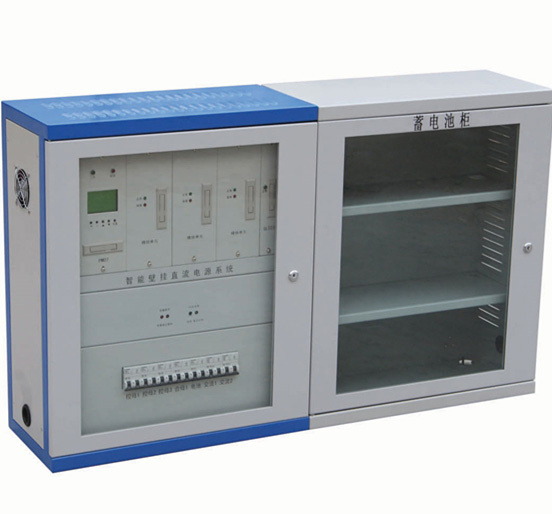

一:直流壁掛電源簡介
壁掛電源小系統是新力源公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。
二:直流壁掛電源工作原理
直流壁掛電源兩路市電經過交流切換輸入一路交流，給各個充電模塊供電。充電模塊將輸入單相交流電轉換為直流電，給蓄電池充電，同時給合閘負載供電，另外合閘母線通過降壓硅鏈裝置降壓穩壓后給控制母線供電。當市電斷電或異常時,由蓄電池放電應急供電;
系統中的各基礎監控單元受主監控的管理和控制，通過通訊線將各基礎監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶也可通過液晶顯示屏或觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。
三:直流壁掛電源系統特點
★適合構成38AH/220V、65AH/110V以下的系統。
★模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便。
★可安裝3個2.0A/220V、4.0A/110V自然冷/風冷模塊。
★降壓單元具有自動硅鏈降壓功能，最大電流2A,沖擊電流30A/0.5S。
★監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。
★監控器具有對電池自動管理的功能。
★提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。
★監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。
★配電單元可提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出。
★PT供電時系統自動限制輸出功率
四:直流壁掛電源技術指標
外形尺寸：560（寬）×680（高）×265（厚）
常用型號有:
GZDW- 7AH/220V壁掛電源 GZDW-10AH/220V壁掛電源 GZDW-12AH/220V壁掛電源
GZDW-15AH/220V壁掛電源 GZDW-18AH/220V壁掛電源 GZDW-20AH/220V壁掛電源
GZDW-24AH/220V壁掛電源 GZDW-28AH/220V壁掛電源 GZDW-33AH/220V壁掛電源
GZDW-38AH/220V壁掛電源 GZDW-40AH/220V壁掛電源 GZDW- 7AH/110V壁掛電源
GZDW-10AH/110V壁掛電源 GZDW-12AH/110V壁掛電源 GZDW-15AH/110V壁掛電源
GZDW-18AH/110V壁掛電源 GZDW-20AH/110V壁掛電源 GZDW-24AH/110V壁掛電源
GZDW-28AH/110V壁掛電源 GZDW-33AH/110V壁掛電源 GZDW-38AH/110V壁掛電源
GZDW-40AH/110V壁掛電源 GZDW-50AH/110V壁掛電源
