1．產品概述：
本系列在線式UPS電源是一款重量輕、體積小、容量大的便攜式UPS電源。采用最新鋰電技術將市電及鋰電池的電能轉化為不間斷的、凈化的交流電能的變換裝置，亦可提供穩定的5V/12V直流輸出。用以計算機和其他家居智能電子設備提供可使用的持續直流、交流電源，以備市電斷電或戶外無電區使用。
（1）本規格書適用于產品：UPS-L1-500W
（2）本產品通過內置電源轉換器把鋰電池和交流市電轉換成交流220V/50HZ 或110V/60HZ 500W 修正正弦波/純正弦波輸出；產品帶有4個USB充電口，輸出電流高達6A；帶有4個12V輸出口，輸出電流高達10A；帶有1個8字市電輸入口，可為本產品充電和為負載供電；帶有1個太陽能充電輸入口，方便戶外時通過太陽能或者汽車點煙器為本產品充電；還有2個多功能交流輸出口，可以接駁總功率500W以內的交流負載；特別適用于移動辦公、通訊、應急設備的供電及充電；適合各品牌手機、電視機、節能燈、電風扇、手電鉆、筆記本電腦、數碼電器類產品如：便攜式攝影機，數碼像機，DVD等。
（3）輸入輸出電氣隔離，使用更安全。AC輸出座使用起來就像家用插座一樣安全方便。
（4）本產品具有欠壓、過載、過流、溫度保護功能，當出現相應異常時，本機進入保護狀態,指示燈亮紅燈。異常排除后本機輸出自行恢復，指示燈亮綠燈。溫控風扇當檢測點溫度大于45℃時風扇開始運轉散熱。
（5）內置汽車保險絲30A/32V×2PCS。
（6）本機具有啟動延時和軟啟動功能,更好的保護用電器。

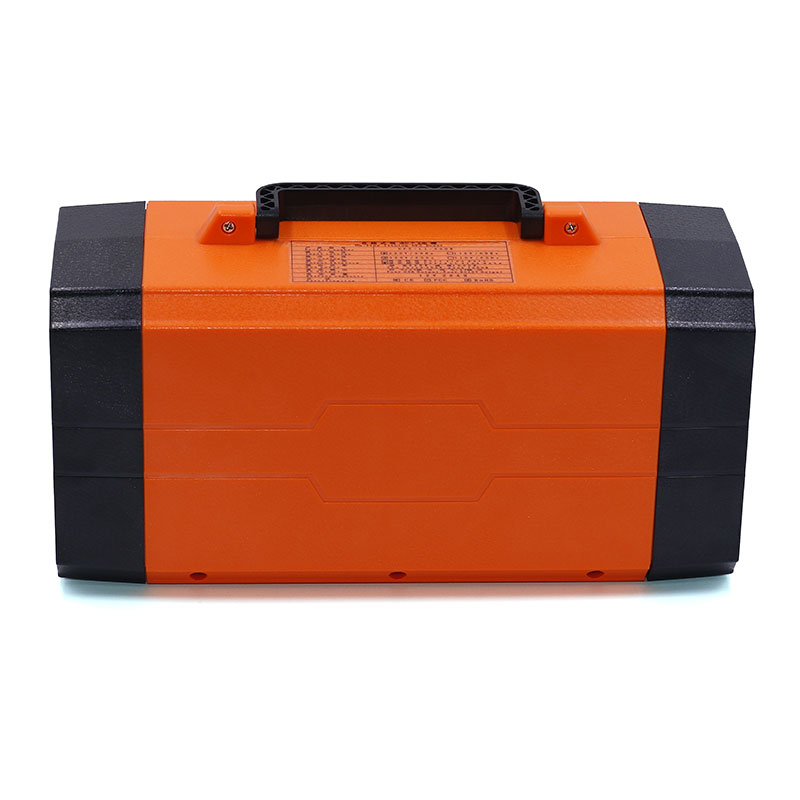

2．產品外觀
3.產品主要技術參數：
|
內置鋰電池組規格 |
12V 26Ah 288Wh |
|
電池組自耗電電流 |
≤50uA |
|
AC輸入電壓范圍 |
AC 90V-140V 55/60Hz或 AC170-260V50/60Hz |
|
內置轉換器空載電流 |
≤0.3A |
|
內置轉換器欠壓保護 |
≤8.2V |
|
內置轉換器溫度保護 |
≤80℃ |
|
內置轉換器過載保護 |
≤600W |
|
內置轉換器輸出電壓頻率 |
100V 55HZ/110V 60Hz/120V 60Hz/230V 50Hz |
|
內置轉換器轉換效率 |
≥90% |
|
內置轉換器輸出功率 |
額定500W 峰值功率1000W |
|
內置轉換器輸出波形 |
修正正弦波/純正弦波 |
|
內置充電器輸入電壓頻率 |
AC 90V-140V 55/60Hz或 AC170-260V50/60Hz（視當?shù)仉妷憾ǎ?/td>
|
|
內置充電器充電電流 |
5A±0.5A |
|
AC充電時間 |
≤9h |
|
內置充電器轉換效率 |
≥80% |
|
內置電池保護板過放保護 |
7.5V±0.5V |
|
內置電池保護板過充保護 |
12.75V±0.075V |
|
UPS反應時間 |
≤5毫秒 |
|
12V直流輸出口規格 |
12V/8A（10A MAX） |
|
USB直流輸出口規格 |
5V/6.2A 短路后可關斷，去除后自動可恢復 |
|
AC充滿電池電壓 |
12.5V±0.1V |
|
AC充滿轉燈電流 |
≤500mA |
|
太陽能電池板選配規格 |
18V 20-100W 轉換效率≥15% |
|
太陽能充滿電池電壓 |
12.75V±0.075V |
|
太陽能充滿指示電池電壓 |
12.5V±0.1V |
|
LED照明燈功率 |
1W |
|
顏色 |
橘紅色
|
|
備注：外接市電電源供電時，本UPS產品輸出AC220V電壓直接由市電（不經電池 ）為設備供電，當外接市電斷開時自動切換到電池供電模式，UPS切換時間≤5毫秒。 |
|
|
|
|
|
3、工作指示/顯示部分：
|
直流輸出指示燈 |
翠綠色 |
|
電源正常工作指示燈 |
POWER翠綠色 |
|
電源異常工作指示燈 |
FAULT紅色 |
|
AC充電指示燈 |
AC CHARGE充電紅色，充滿綠色 |
|
太陽能充電指示燈 |
SOLAR CHARGE充電紅色，充滿綠色 |
5．結構特性:
5-1．主體：ABS防火
5-2．外形尺寸:（長*寬*高）280×110×135mm
5-3．重量：3.2Kg±50g
5-4．風扇：DC12V 40N20 7000轉
5-5．輸出接口：2個多功能交流輸出插座 4個USB輸出口 4個USB輸出口
5-6．LED：φ5mm 霧狀雙色燈
5-7．輸入方式：8字交流座 Ø16航空頭座
5-8. 配線規格：0.75mm2×100cm交流線1PCS 18AWG汽車充電線1PCS
Ø5.5×2.1直流輸出線1PCS
5-9．其它配件:5A/8A 250VAC保險絲1PCS
6、環境與可靠性特性：
工作環境溫度：-10～40℃
工作環境相對濕度：10-85%
儲存溫度： -20-70℃
儲存相對濕度：5-90%
7、高壓與絕緣要求：
高壓測試標準：1500VAC/1分鐘，截止電流5mA(初級—次級)，產品無損壞。
絕緣測試：>100Mohm , 500VDC
8．產品包裝規格：
黃白盒包裝+泡棉
